اندوکتانس تمایل یک هادی الکتریکی برای مخالفت با تغییر جریان الکتریکی عبوری از آن است. جریان الکتریکی یک میدان مغناطیسی در اطراف هادی تولید میکند. قدرت میدان مغناطیسی به بزرگی جریان الکتریکی بستگی دارد و بنابراین از هرگونه تغییر در بزرگی جریان پیروی میکند. طبق قانون القای فارادی، هرگونه تغییر در میدان مغناطیسی از طریق یک مدار، نیروی محرکه الکتریکی (EMF) (ولتاژ) را در هادیها القا میکند، فرآیندی که به عنوان القای الکترومغناطیسی شناخته میشود. این ولتاژ القایی ایجاد شده توسط جریان در حال تغییر، اثر مخالفت با تغییر جریان را دارد. این موضوع توسط قانون لنز بیان شده است و ولتاژ، EMF معکوس نامیده میشود.
قطعکنندههای مدار اجزای ضروری در سیستمهای الکتریکی هستند که برای محافظت از مدارها در برابر آسیبهای ناشی از اضافه بار یا اتصال کوتاه طراحی شدهاند. در میان مواد مختلفی که در ساخت آنها استفاده میشود، کویلهای مسی نقش حیاتی دارند. در این راهنمای جامع، دلایل استفاده از کویلهای مسی در قطعکنندههای مدار را بررسی خواهیم کرد و به بررسی خواص مس، عملکرد قطعکنندههای مدار و مزایای مس خواهیم پرداخت.
آشنایی با مدارشکنها
مدارشکن چیست؟
مدارشکن یک سوئیچ الکتریکی خودکار است که مدارهای الکتریکی را از آسیبهای ناشی از جریان اضافی ناشی از اضافه بار یا اتصال کوتاه محافظت میکند. وظیفه اصلی آن تشخیص وضعیت خطا و قطع جریان است و از این طریق از خطرات احتمالی مانند آتشسوزی یا آسیب به تجهیزات جلوگیری میکند.
انواع قطعکنندههای مدار
قطعکنندههای مدار در انواع مختلفی عرضه میشوند که هر کدام برای کاربردها و الزامات خاصی طراحی شدهاند:
قطعکنندههای مدار مینیاتوری (MCB): برای کاربردهای ولتاژ پایین استفاده میشوند و در برابر اضافه بار و اتصال کوتاه محافظت ایجاد میکنند.
قطعکنندههای مدار قالبی (MCCB): مناسب برای کاربردهای توان بالاتر، با ارائه تنظیمات تریپ قابل تنظیم.
قطعکنندههای مدار جریان پسماند (RCCB): خطای زمین را تشخیص میدهند و در برابر شوکهای الکتریکی محافظت ایجاد میکنند.
قطعکنندههای مدار هوایی (ACB): در محیطهای صنعتی برای کاربردهای ولتاژ بالا استفاده میشوند.
قطعکنندههای مدار خلأ (VCB): برای کاربردهای ولتاژ متوسط ایدهآل هستند و از خلأ به عنوان واسطه خاموشکننده قوس استفاده میکنند.

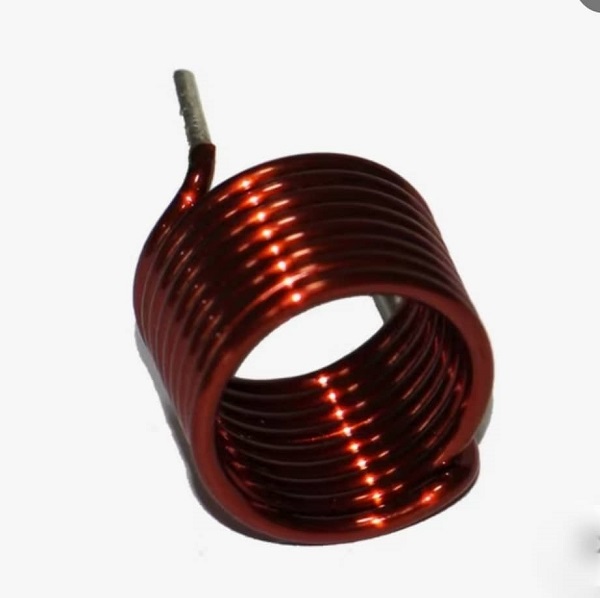

نقش کویلهای مسی در مدارشکنها
عملکرد الکترومغناطیسی
کویلهای مسی در مدارشکنها عمدتاً به دلیل خواص الکترومغناطیسیشان مورد استفاده قرار میگیرند. هنگامی که جریان الکتریکی از طریق کویل عبور میکند، یک میدان مغناطیسی تولید میکند. این میدان مغناطیسی برای عملکرد مدارشکن، به ویژه در مکانیزم قطع، بسیار مهم است.
در صورت اضافه بار یا اتصال کوتاه، جریان افزایش یافته از طریق کویل، میدان مغناطیسی قویتری ایجاد میکند. سپس این میدان مغناطیسی یک مکانیزم قطع را فعال میکند که جریان را قطع کرده و از مدار محافظت میکند.
خواص مس
مس به دلیل خواص الکتریکی و حرارتی عالی، ماده ترجیحی برای سیمپیچها در مدارشکنها است:
رسانایی الکتریکی بالا: مس یکی از بالاترین رتبههای رسانایی الکتریکی را در بین فلزات دارد، که تنها پس از نقره در رتبه دوم قرار دارد. این ویژگی به آن اجازه میدهد تا جریانهای الکتریکی را با حداقل مقاومت به طور موثر منتقل کند.
رسانایی حرارتی: رسانایی حرارتی بالای مس تضمین میکند که میتواند گرما را به سرعت از بین ببرد، که برای جلوگیری از گرم شدن بیش از حد در قطعات الکتریکی ضروری است.
انعطافپذیری و چکشخواری: مس بسیار چکشخوار است و به راحتی میتوان آن را به سیمها و کویلهای نازک بدون شکستن تبدیل کرد.
مقاومت در برابر خوردگی: مس در برابر خوردگی مقاوم است، که طول عمر و قابلیت اطمینان سیمپیچها در مدارشکنها را تضمین میکند.
مزایای کویلهای مسی در مدارشکنها
کارایی و قابلیت اطمینان
کویلهای مسی به طور قابل توجهی در کارایی و قابلیت اطمینان مدارشکنها نقش دارند. رسانایی بالای آنها تضمین میکند که سیگنالهای الکتریکی به سرعت و با دقت منتقل میشوند و خطر تأخیر در مکانیسم قطع را کاهش میدهند. این پاسخ سریع در جلوگیری از آسیب به مدارهای الکتریکی و تجهیزات بسیار مهم است.
اتلاف گرما
در طول اضافه بار یا اتصال کوتاه، مدارشکن باید مقدار قابل توجهی جریان را تحمل کند که باعث تولید گرما میشود. رسانایی حرارتی عالی مس به آن اجازه میدهد تا این گرما را به طور موثر دفع کند و از آسیب به اجزای مدارشکن جلوگیری کرده و عملکرد قابل اعتماد آن را تضمین کند.
دوام و طول عمر
دوام و طول عمر مس، آن را به مادهای ایدهآل برای کویلهای مدارشکن تبدیل میکند. کویلهای مسی میتوانند در برابر تنشهای الکتریکی و حرارتی مکرر بدون تخریب مقاومت کنند و تضمین میکنند که مدارشکن در مدت زمان طولانی کار میکند. این دوام، نیاز به نگهداری و تعویض مکرر را کاهش میدهد و در نتیجه باعث صرفهجویی در هزینه و افزایش ایمنی میشود.
کاربرد کویلهای مسی در مدارشکنها
مکانیسم قطع الکترومغناطیسی
در اکثر مدارشکنها، کویل مسی بخشی از مکانیسم قطع الکترومغناطیسی است. در اینجا نگاهی دقیق به نحوه عملکرد آن میاندازیم:
عملکرد عادی: در شرایط عملیاتی عادی، جریان عبوری از مدار در محدوده ایمن است. میدان مغناطیسی تولید شده توسط جریان عبوری از کویل مسی به اندازه کافی قوی نیست که مدارشکن را قطع کند.
وضعیت اتصال کوتاه: در صورت اتصال کوتاه، جریان به شدت افزایش مییابد. میدان مغناطیسی حاصل از کویل مسی به اندازه کافی قوی است که مدارشکن را تقریباً فوراً قطع کند، جریان را قطع کند و از مدار محافظت کند.
قطع کنندههای مدار حرارتی-مغناطیسی
بسیاری از قطع کنندههای مدار، به ویژه آنهایی که در کاربردهای مسکونی و تجاری استفاده میشوند، از ترکیبی از مکانیسمهای قطع حرارتی و مغناطیسی استفاده میکنند. کویلهای مسی جزئی جداییناپذیر از جزء مغناطیسی این قطع کنندهها هستند:
قطع حرارتی: این جزء از یک نوار دو فلزی استفاده میکند که هنگام گرم شدن توسط جریان بیش از حد خم میشود و در نهایت قطع کننده را قطع میکند.
قطع مغناطیسی: کویل مسی یک میدان مغناطیسی تولید میکند که مکانیسم قطع را در طول اتصال کوتاه فعال میکند. این امر پاسخ سریع به جریانهای خطای بالا را تضمین میکند.
نتیجهگیری
سیمپیچهای مسی برای عملکرد و قابلیت اطمینان مدارشکنها حیاتی هستند و عملکرد الکترومغناطیسی ضروری، اتلاف حرارت عالی و دوام قوی را ارائه میدهند. رسانایی الکتریکی و حرارتی بالای مس، همراه با مقاومت آن در برابر خوردگی، آن را به مادهای ایدهآل برای این کاربردها تبدیل میکند. با توجه به نقش حیاتی این سیمپیچها، تولید آنها نیازمند بالاترین دقت و فناوری پیشرفته است.
ولتکون با ماشینآلات پیشرفته و فرآیندهای کنترل کیفیت دقیق خود، تضمین میکند که هر سیمپیچ مسی بالاترین استانداردها را برآورده میکند. تعهد ما به دقت و کیفیت، همراه با تولید مقرونبهصرفه، ولتکون را به تأمینکننده برتر سیمپیچهای مسی قابل اعتماد و با کیفیت بالا در صنعت تبدیل میکند.
